Tortendiagramm
Das Tortendiagramm dient zur grafischen Darstellung von Anteilen eines Ganzen. Es zeigt, wie sich ein Gesamtwert auf verschiedene Kategorien verteilt und beantwortet die Fragestellung, welchen Anteil einzelne Kategorien am Gesamtwert haben.
Das Tortendiagramm eignet sich insbesondere für:
- kategoriale Merkmale (z. B. Produktvarianten, Fehlerarten, Standorte)
- die Darstellung von prozentualen Anteilen am Gesamtwert
- übersichtliche Vergleiche, wenn nur wenige Kategorien dargestellt werden und die Summe ein sinnvolles „Ganzes“ bildet
Im Vertrieb werden die Verkaufszahlen verschiedener Tomatensoßenprodukte erfasst.
Untersucht werden die verkauften Stückzahlen der Varianten:
- Tomatensoße Klassik
- Tomatensoße mit Kräutern
- Tomatensoße scharf
Zur Auswertung wird ein Tortendiagramm verwendet, das darstellt, welchen Anteil jede Produktvariante am Gesamtabsatz hat.
Ziel ist es zu erkennen, welche Tomatensoßenvariante den größten Anteil am Gesamtabsatz ausmacht.
Erklärungen zu den Ergebnissen:

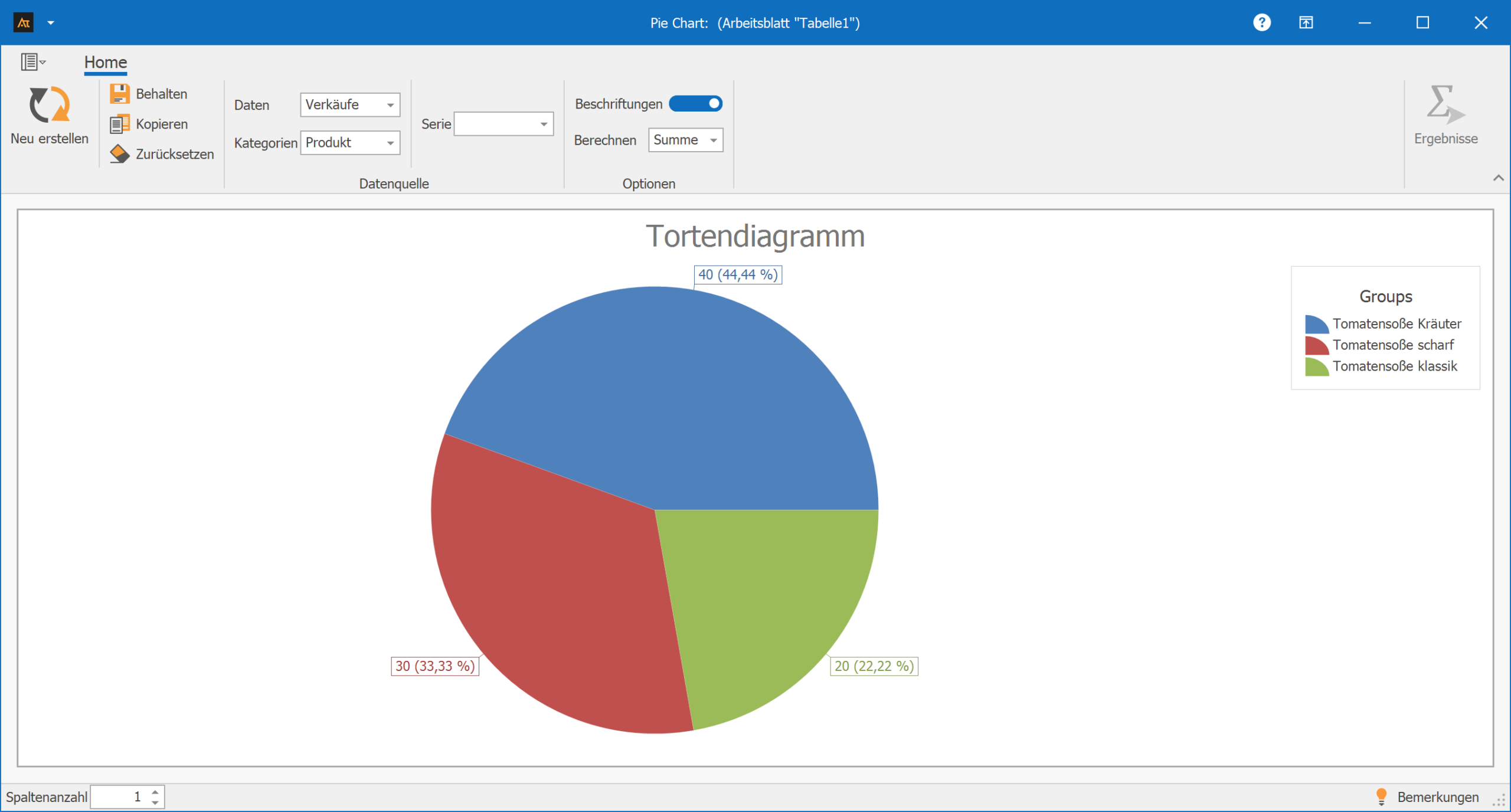

Das Tortendiagramm zeigt die Verteilung der Verkaufszahlen auf die drei Tomatensoßenvarianten Kräuter, scharf und klassisch.
Die Tomatensoße Kräuter weist mit 44,44 % den größten Anteil am Gesamtabsatz auf.
Die Variante scharf erreicht einen Anteil von 33,33 %.
Die Tomatensoße klassisch hat mit 22,22 % den geringsten Absatzanteil.
Erklärungen zur Grafik:
Das Tortendiagramm macht damit deutlich, welchen relativen Beitrag jede Produktvariante zum Gesamtabsatz leistet.
Vorarbeit
- Festlegen der Kategorien, deren Anteile dargestellt werden sollen
(z. B. Tomatensoße Klassik, Kräuter, scharf) - Erfassen der Daten z. B. Verkäufe zu den Kategorien)
Nutzung in AlphadiTab
- In der Measure-Phase das Tool Tortendiagramm auswählen.
- Bei Daten die Spalte “Verkäufe” auswählen.
- Bei Kategorie die Spalte “Produkt” auswählen
- Bei Berechnungsmethode „Summe“ auswählen
- Diagramm mit dem Button „Neu erstellen“ generieren.
Interpretation
- Vergleich der Anteile der einzelnen Kategorien
- Identifikation der Kategorie mit dem größten Anteil am Gesamtwert
- Welche Kategorien sind dargestellt?
- Welche Kategorie weist den größten Anteil auf?
- Welche Kategorie weist den kleinsten Anteil auf?
- Wie verteilen sich die Anteile insgesamt?
Für das Tortendiagramm stehen verschiedene Darstellungsformen zur Verfügung. Abhängig davon, ob eine oder mehrere Datenreihen sowie zusätzliche Gruppen oder Serien ausgewählt werden, ändert sich die Darstellung im Diagramm. Daten können so als einzelne Balken, gruppiert oder nach Serien aufgeschlüsselt visualisiert und gezielt miteinander verglichen werden. Alle folgenden Darstellungsformen basieren auf derselben Datei, unterscheiden sich jedoch in der Auswahl der verwendeten Spalten. Das jeweilige Vorgehen ist in den einzelnen Kacheln beschrieben.

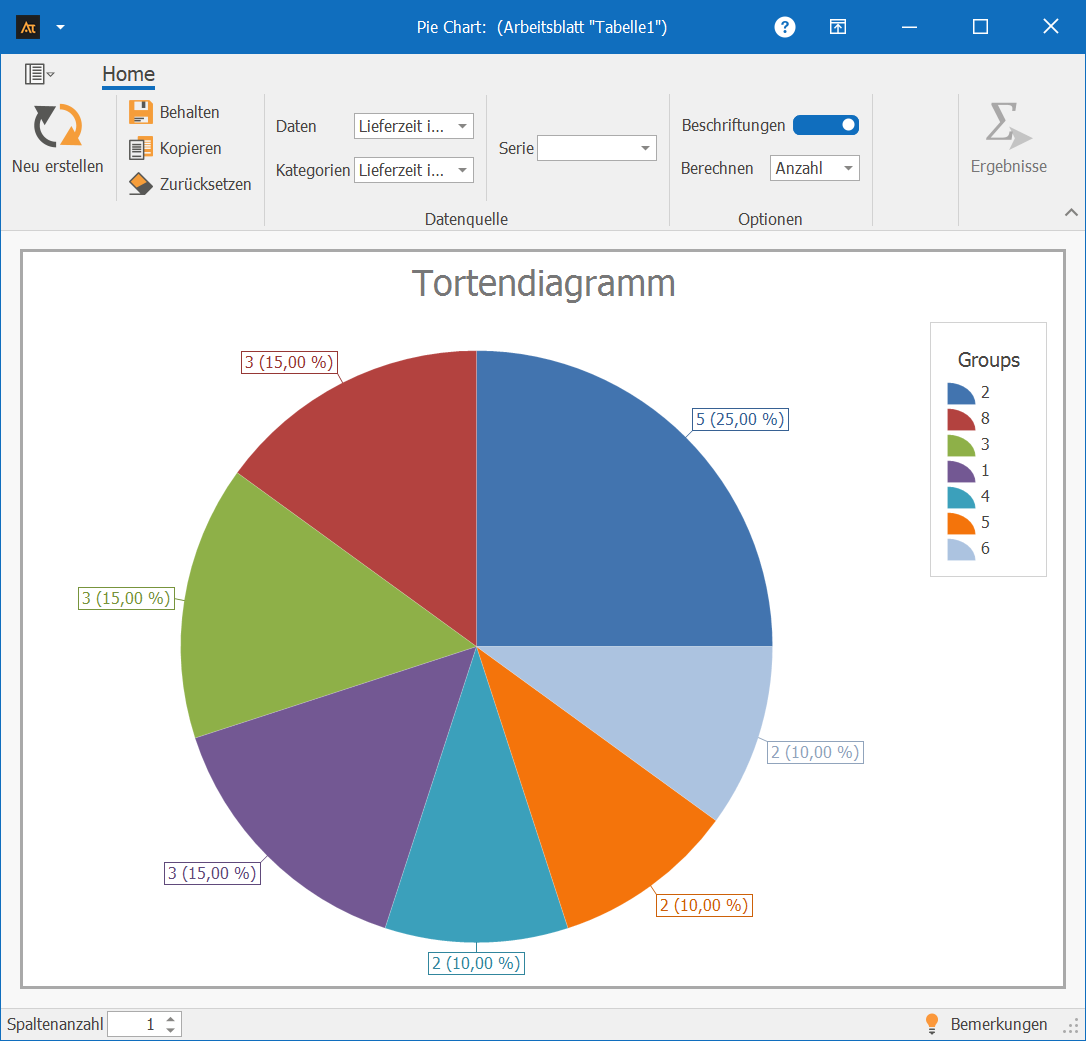

Eine Datenreihe: Spalte A funktioniert nur, wenn man auch bei Gruppe die gleiche Spalte angibt
Vorgehen:
Schritt 1: Bei Daten die Spalte A auswählen
Schritt 1: Bei Kategorien die Spalte A auswählen

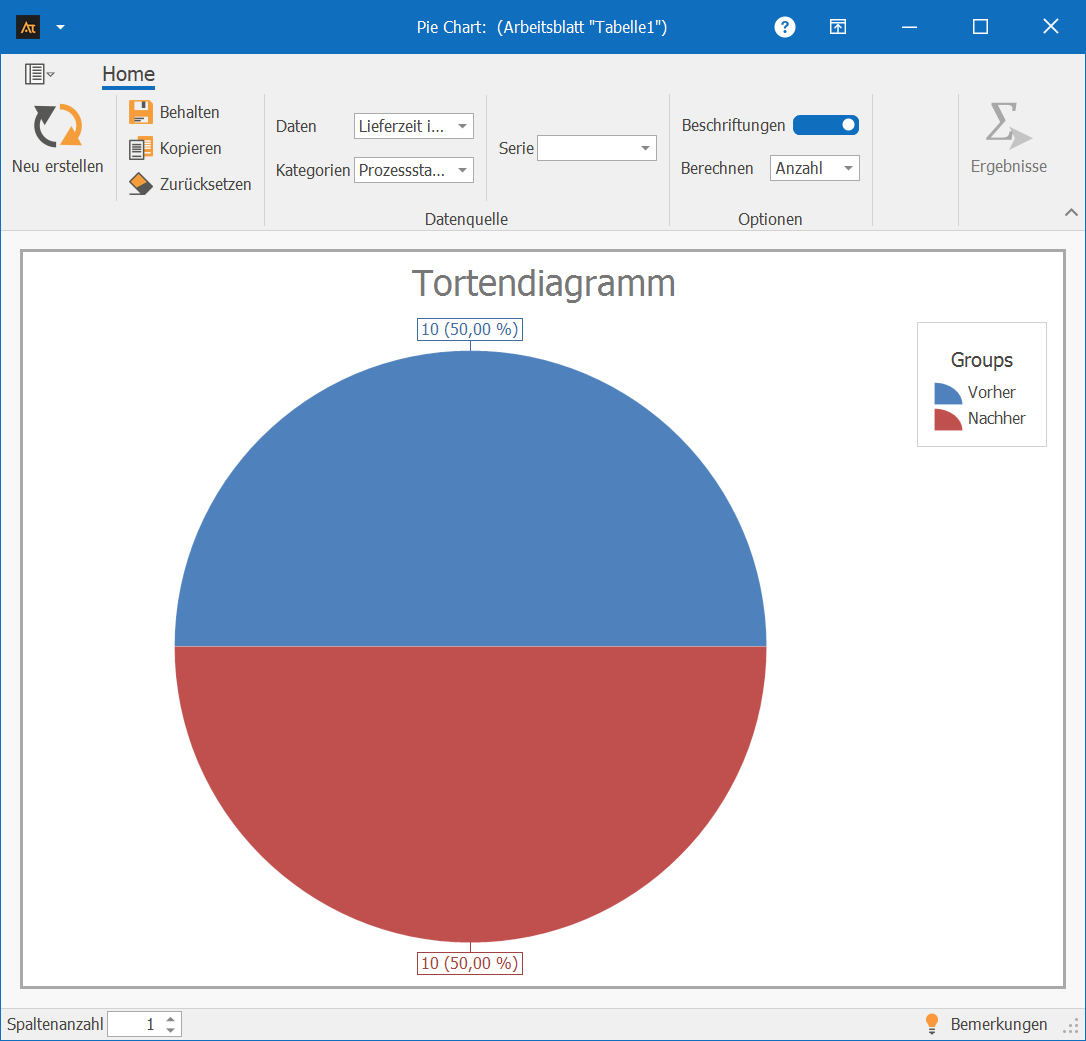

Eine Datenreihe und Gruppe: Spalte A und Spalte D
Vorgehen:
Schritt 1: Bei Daten nur die Spalte A auswählen
Schritt 2: Bei Kategorien die Spalte D (Prozessstatus) auswählen

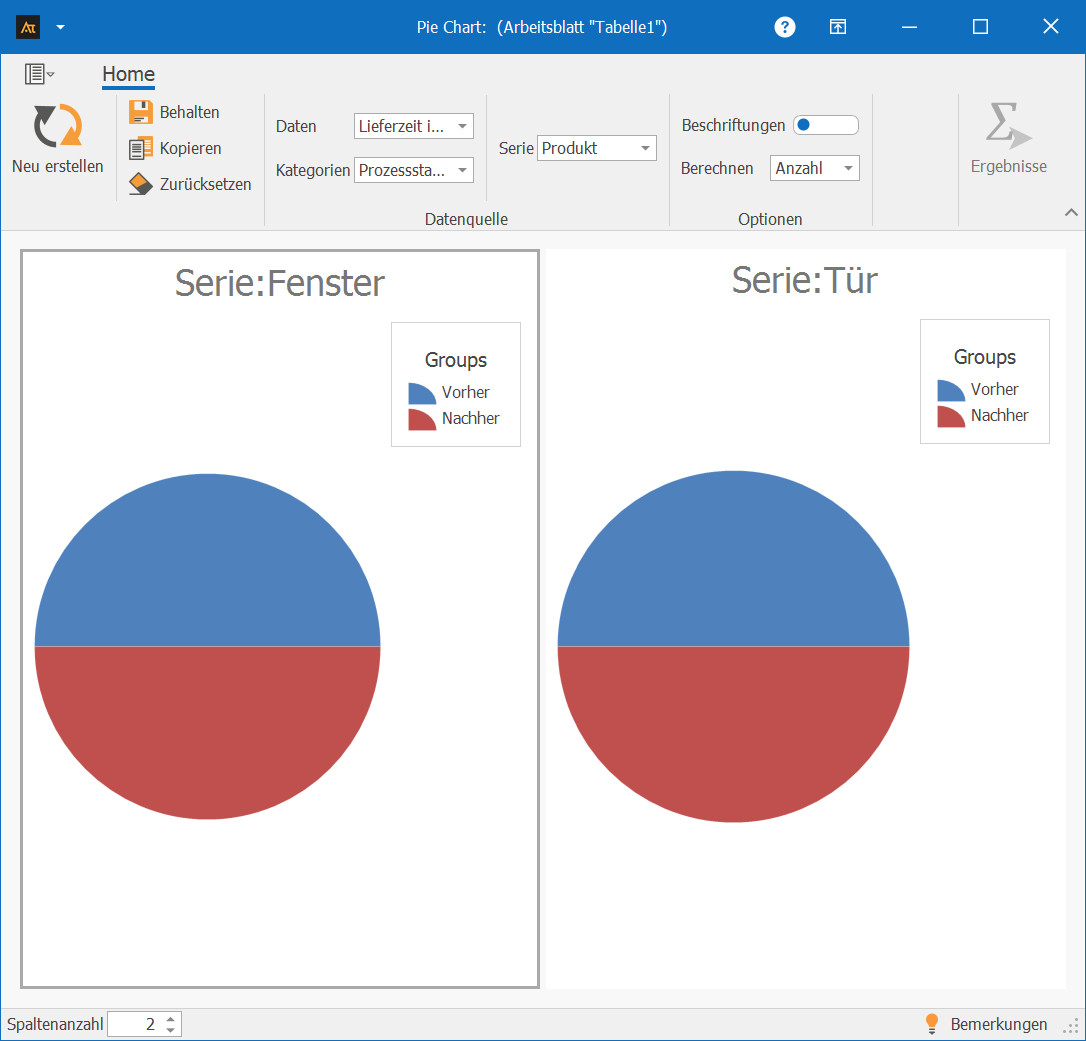

Eine Datenreihe mit Gruppe und Serie: Spalte A und Spalte D und E
Vorgehen:
Schritt 1: Bei Daten nur die Spalte A auswählen
Schritt 2: Bei Gruppe die Spalte D (Prozessstatus) auswählen
Schritt 3: Bei Serie die Spalte E (Produkt) auswählen
- Eine Gruppierungsvariable zur Aufteilung der Daten
- Wenn absolute Werte miteinander verglichen werden sollen → Balkendiagramm
- Wenn kein klarer Gesamtwert vorliegt, sondern einzelne Werte verglichen werden → Balkendiagramm
- Wenn viele Kategorien dargestellt werden sollen und die Übersicht leidet → Balkendiagramm
- Wenn Verteilungen, Streuungen oder zeitliche Verläufe analysiert werden sollen → Boxplot, Histogramm oder Zeitreihendiagramm
Development
Entwicklung alte vs. neue Rezeptur
In der Entwicklung wird eine neue Rezeptur getestet.
Im Rahmen der Datenerhebung wird dokumentiert, wie häufig die alte und die neue Rezeptur verwendet wurden.
Mithilfe eines Tortendiagramms wird dargestellt, welchen Anteil die alte und die neue Rezeptur an der Gesamtzahl der durchgeführten Versuche haben.

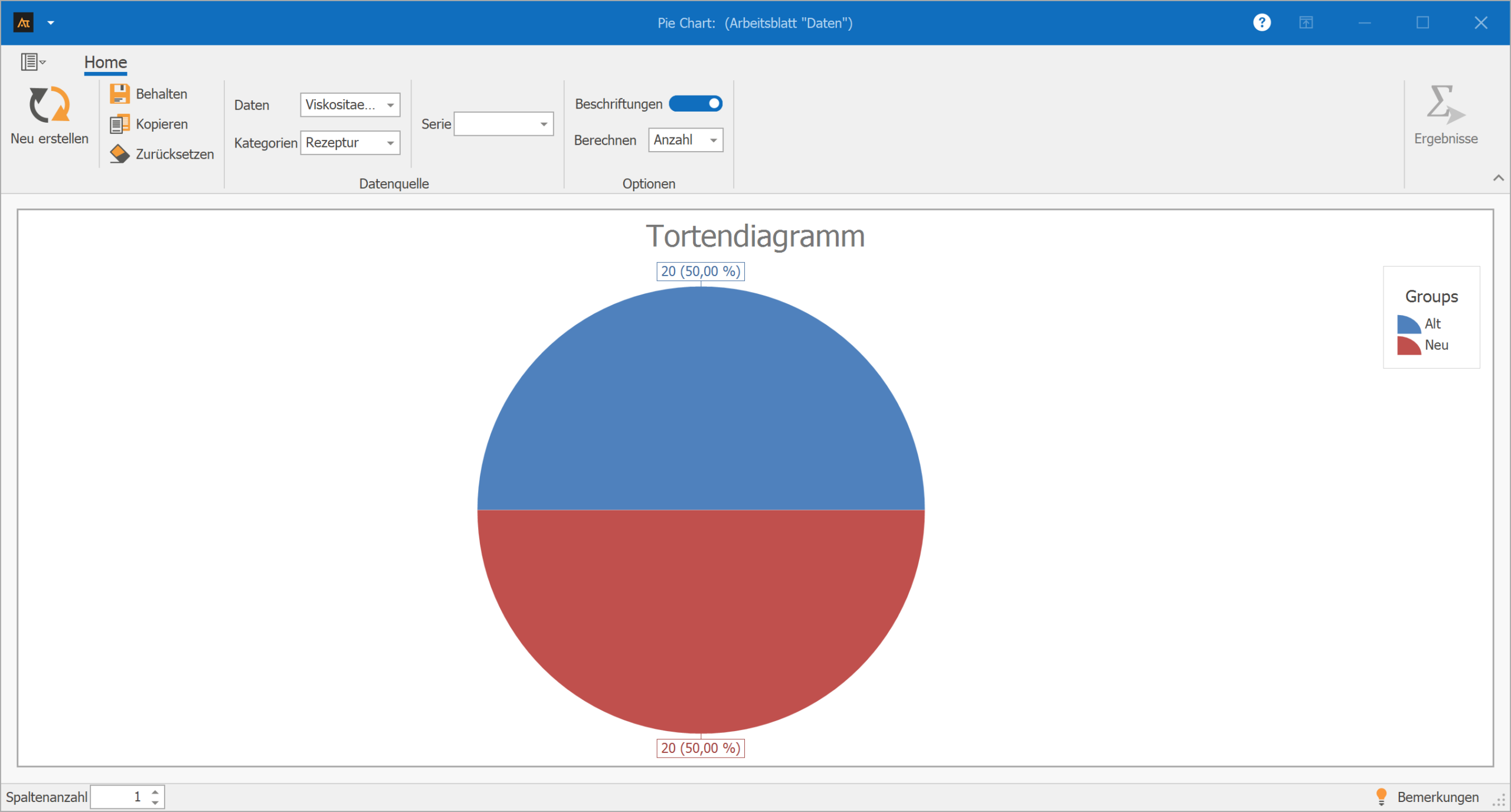

Das Tortendiagramm zeigt den Anteil der alten und der neuen Rezeptur an der Gesamtzahl der durchgeführten Versuche.
Die alte und die neue Rezeptur wurden gleich häufig eingesetzt.
Beide Rezepturen machen jeweils 50 % der gesamten Datenerhebung aus.
Das Tortendiagramm verdeutlicht damit, dass die Datengrundlage für beide Rezepturen gleichmäßig verteilt ist.
Qualitätssicherung
Qualität der Prüfergebnisse messen
In der Qualitätssicherung werden die Prüfergebnisse der produzierten Teile erfasst.
Für jede Maschine wird dokumentiert, ob ein geprüftes Teil die Qualitätsanforderungen erfüllt (Gutteil) oder nicht erfüllt (Schlechtteil).

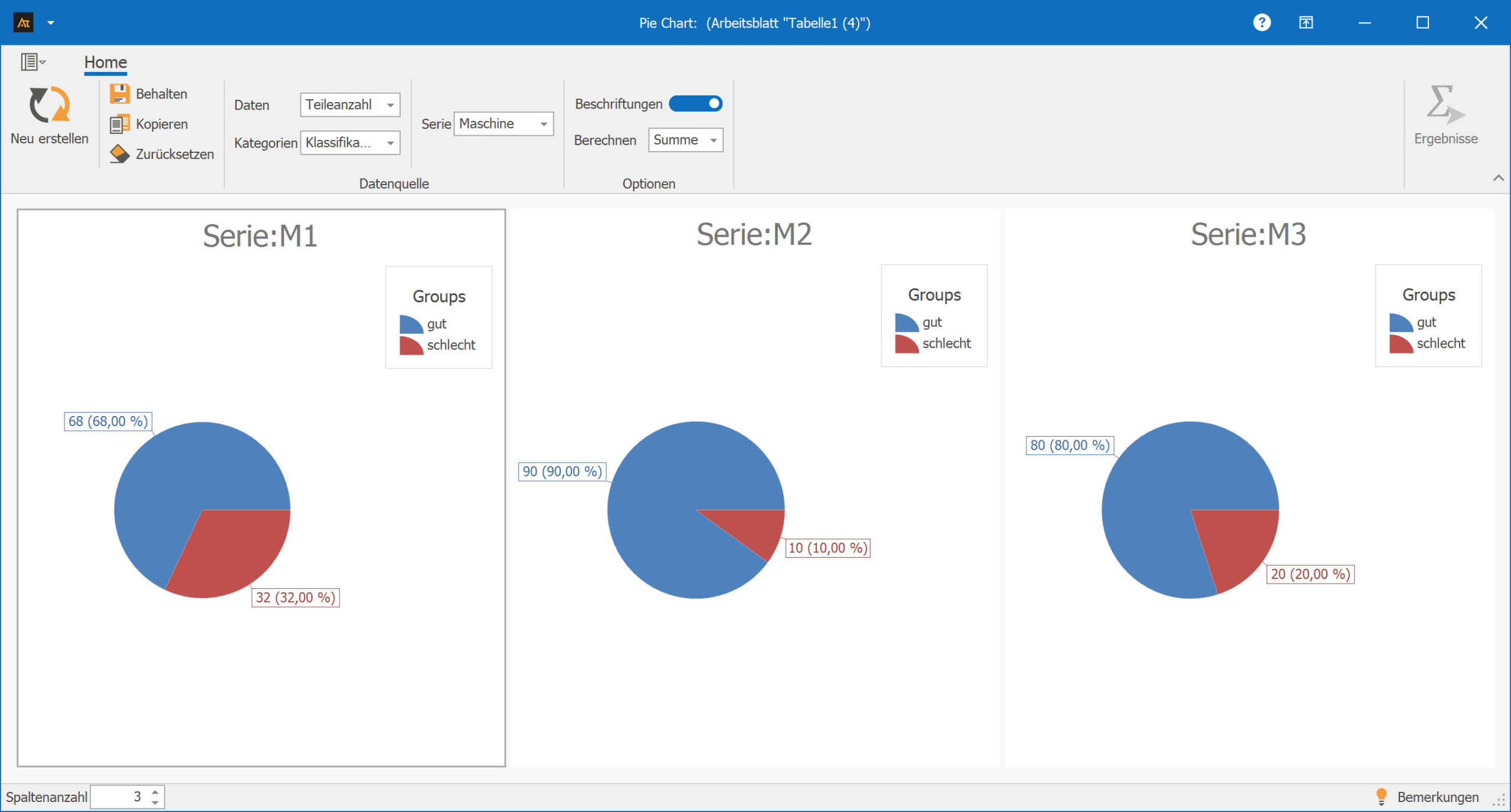

Die Tortendiagramme zeigen für die Maschinen M1, M2 und M3 den Anteil von Gut- und Schlechtteilen an der jeweils gesamten geprüften Stückzahl.
Bei Maschine M2 ist der Anteil der Gutteile mit 90 % am höchsten, während der Schlechtteilanteil entsprechend gering ist.
Maschine M3 weist einen Gutteilanteil von 80 % auf.
Bei Maschine M1 ist der Schlechtteilanteil mit 32 % im Vergleich zu den anderen Maschinen am höchsten.
Die Tortendiagramme machen damit sichtbar, wie sich die Prüfergebnisse innerhalb jeder Maschine auf Gut- und Schlechtteile verteilen.
Produktion
Häufigkeit der Stillstände prüfen
In der Produktion werden Maschinenstillstände systematisch erfasst.
Für jede Maschine wird dokumentiert, wie häufig Stillstände auftreten. Zusätzlich ist jeder Maschine eine Produktionshalle zugeordnet.
Mithilfe eines Tortendiagramms wird dargestellt, welchen Anteil die einzelnen Maschinen an der Gesamtzahl aller Stillstände haben.

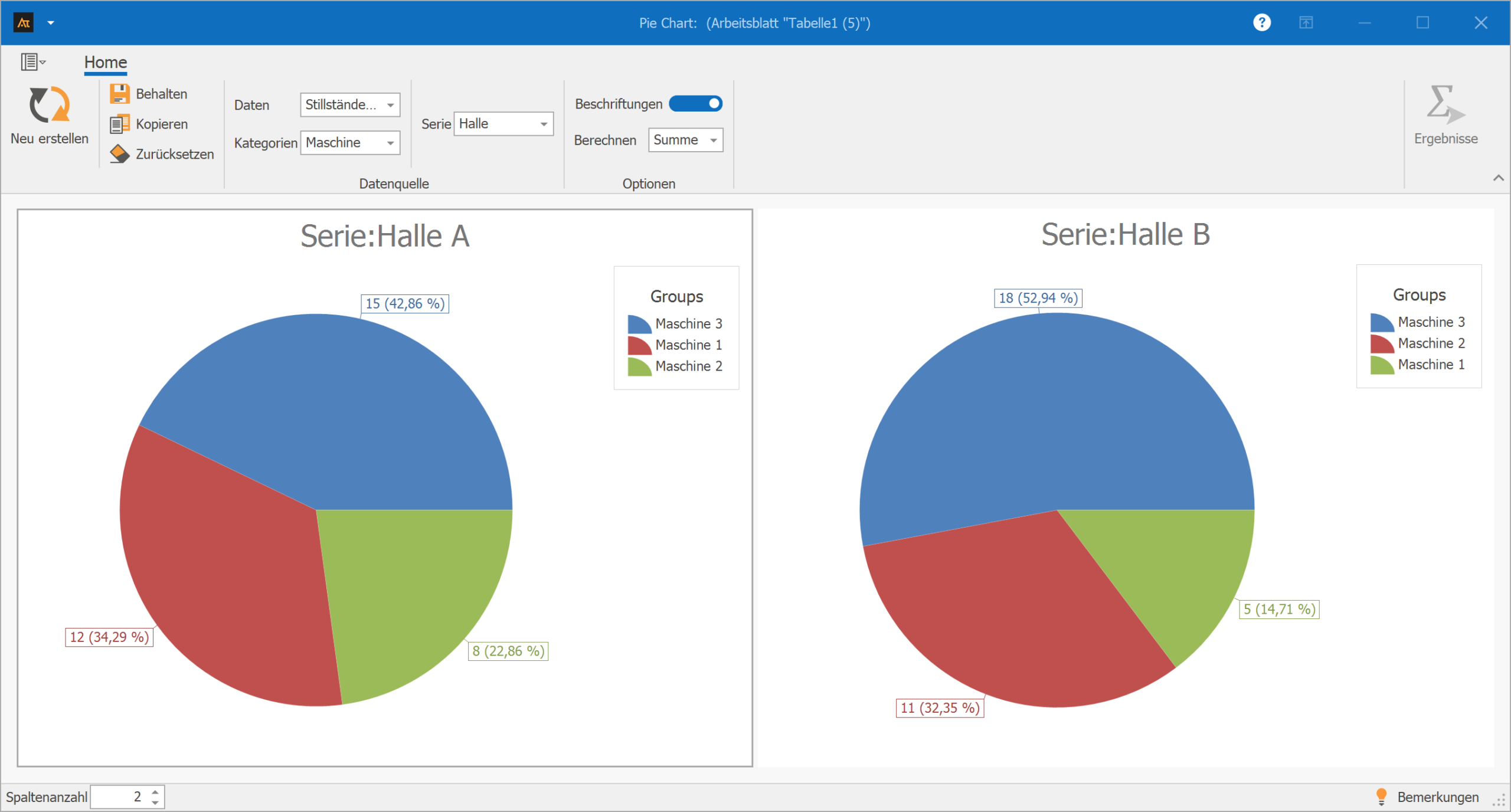

Die Tortendiagramme zeigen für die Hallen A und B, welchen Anteil die einzelnen Maschinen an der Gesamtzahl der Stillstände innerhalb der jeweiligen Halle haben.
In Halle A entfällt der größte Anteil der Stillstände auf Maschine 3. Maschine 1 und Maschine 2 weisen geringere Anteile an den Stillständen auf.
In Halle B ist ebenfalls Maschine 3 für den größten Anteil der Stillstände verantwortlich. Maschine 2 weist einen mittleren Anteil auf, während Maschine 1 den geringsten Anteil an den Stillständen hat.
Dienstleistung
Anteile der bearbeiteten IT-Tickets
Im IT-Service-Desk werden Anfragen an mehreren Standorten bearbeitet.
Für einen Überblick über die Arbeitslast wird ausgewertet, wie viele Tickets pro Standort bearbeitet wurden.
Mithilfe eines Tortendiagramms wird der Anteil der bearbeiteten Tickets je Standort dargestellt, um Unterschiede im Ticketaufkommen sichtbar zu machen.

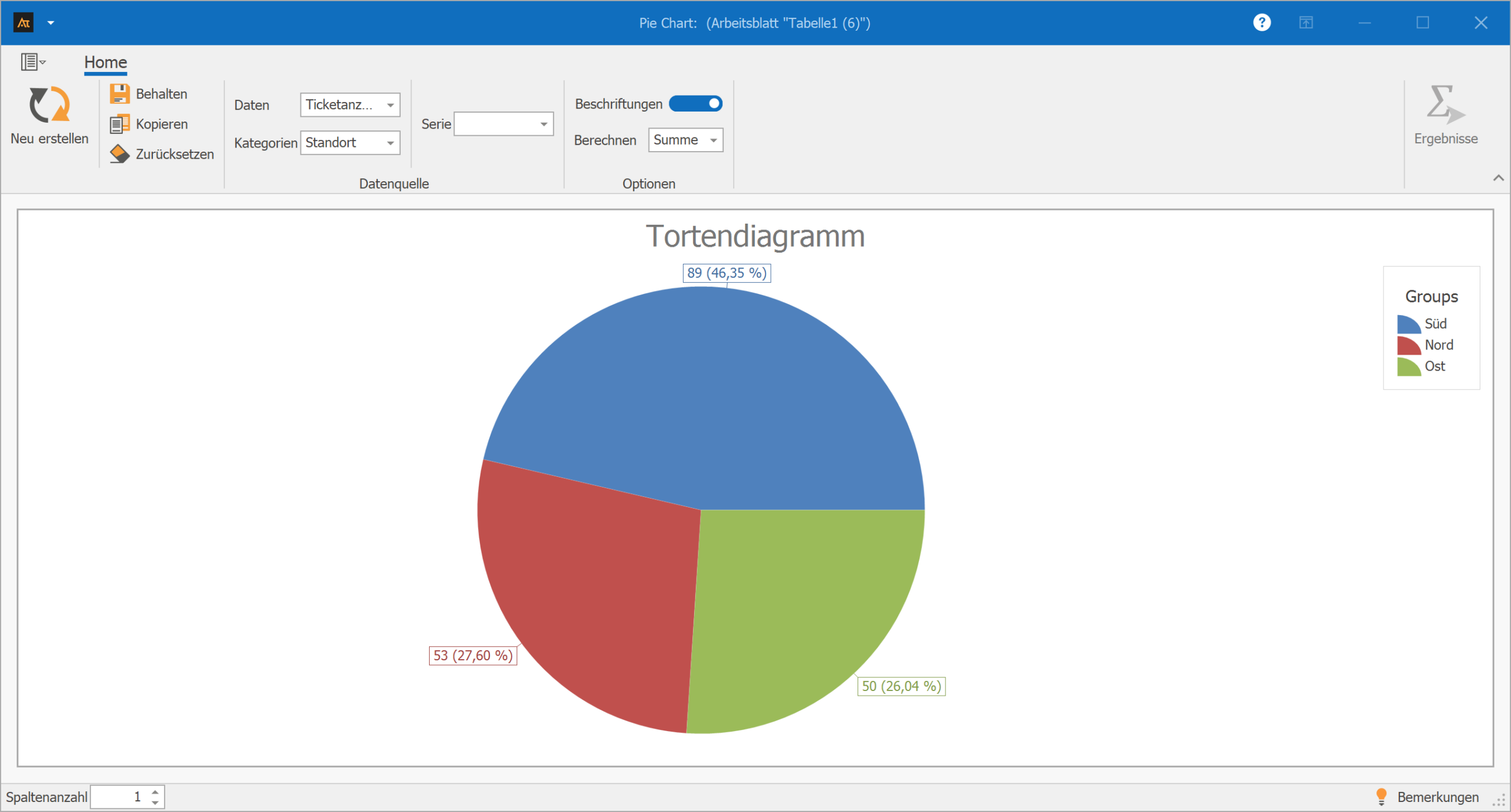

Das Tortendiagramm zeigt die Anteile der bearbeiteten IT-Tickets an den Standorten Süd, Nord und Ost bezogen auf das gesamte Ticketaufkommen.
Der Standort Süd weist mit 46,35 % den größten Anteil an den bearbeiteten Tickets auf.
Die Standorte Nord und Ost tragen mit 27,60 % bzw. 26,04 % in etwa gleich große Anteile zum Gesamtaufkommen bei.
Das Tortendiagramm verdeutlicht damit, wie sich das gesamte Ticketaufkommen auf die einzelnen Standorte verteilt.
Vertrieb
Verkaufsquote nach Region
Im Vertrieb werden Verkaufsabschlüsse für die Produkte A und B in den Regionen Nord, Süd und West erfasst.
Für jede Region wird ausgewertet, welchen Anteil die beiden Produkte am gesamten Verkaufsvolumen der jeweiligen Region haben.
Mithilfe eines Tortendiagramms wird für jede Region dargestellt, wie sich die Verkaufsabschlüsse auf die Produkte A und B verteilen.

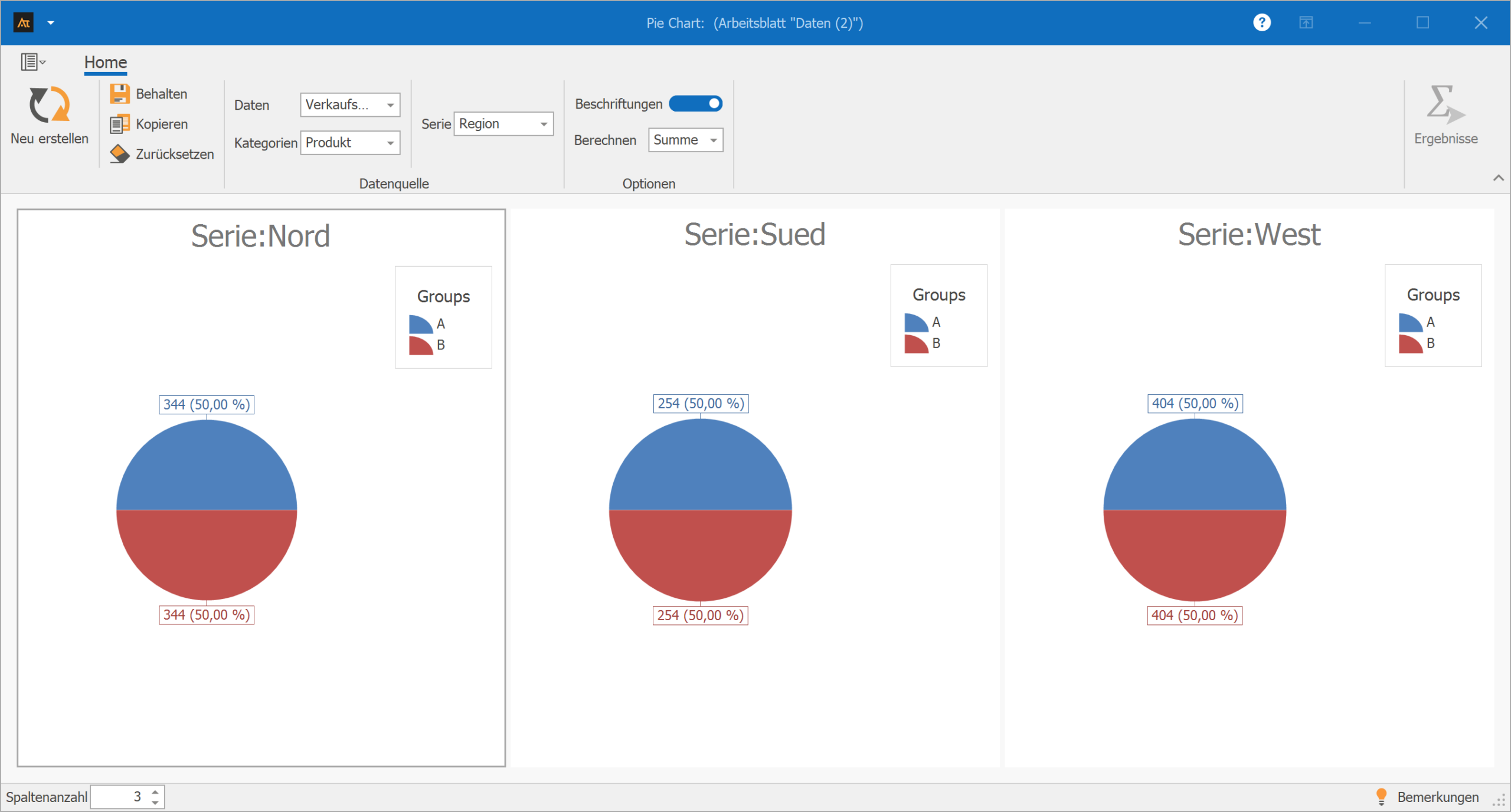

Die Tortendiagramme zeigen für die Regionen Nord, Süd und West den Anteil der Produkte A und B am jeweiligen regionalen Gesamtvolumen.
In allen drei Regionen ist die Verteilung identisch:
Produkt A und Produkt B machen jeweils 50 % der Verkaufsabschlüsse aus.
Damit wird sichtbar, dass sich die Verkaufsabschlüsse in keiner der betrachteten Regionen zugunsten eines der beiden Produkte verschieben.
Die Produkte A und B sind regional gleich stark vertreten.
Logistik
Lieferungen nach Logistikzentrum
In der Logistik werden Kundenaufträge über mehrere Logistikzentren abgewickelt.
Um einen Überblick über die Auftragsverteilung der Logistikzentren zu erhalten, wird ausgewertet, wie viele Lieferungen je Logistikzentrum abgewickelt wurden.

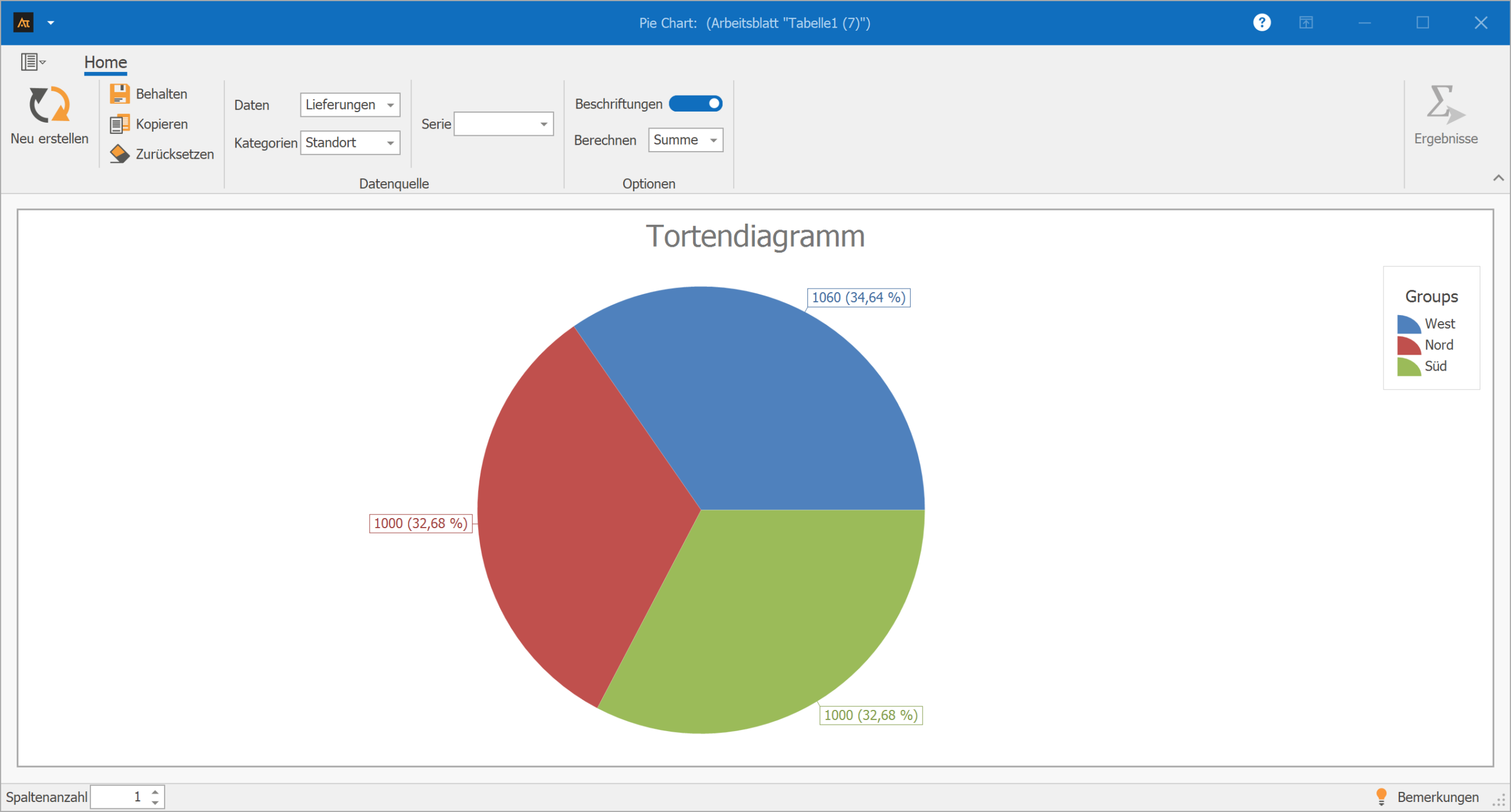

Das Tortendiagramm zeigt die Anteile der Logistikzentren West, Nord und Süd an der Gesamtzahl der abgewickelten Lieferungen.
Das Logistikzentrum West weist mit 34,64 % den größten Anteil an den Lieferungen auf.
Die Logistikzentren Nord und Süd tragen mit jeweils 32,68 % ähnliche Anteile zum Gesamtlieferaufkommen bei.
Das Tortendiagramm verdeutlicht damit, wie sich das gesamte Lieferaufkommen auf die einzelnen Logistikzentren verteilt.
Einkauf
Lieferantenvergleich
Im Einkauf werden Materialien von mehreren Lieferanten bezogen.
Für jede Lieferung wird dokumentiert, ob sie termingerecht eingetroffen ist.
Für einen definierten Zeitraum wird ausgewertet, welchen Anteil die einzelnen Lieferanten an der Gesamtzahl der termingerechten Lieferungen haben.
Die Darstellung erfolgt mithilfe eines Tortendiagramms.
Das Tortendiagramm zeigt die Anteile der Lieferanten A, B und C an allen termingerechten Lieferungen.
Lieferant A weist mit 35,58 % den größten Anteil an den termingerechten Lieferungen auf. Lieferant C folgt mit 33,65 %, während Lieferant B mit 30,77 % den geringsten Anteil beiträgt.
Das Tortendiagramm verdeutlicht damit, wie sich die termingerechten Lieferungen auf die einzelnen Lieferanten verteilen.
Planung
Prognoseabweichung
In der Produktionsplanung wird die tatsächlich produzierte Gesamtmenge eines Jahres betrachtet.
Die Produktionsmenge wird den einzelnen Monaten zugeordnet.
Mithilfe eines Tortendiagramms wird dargestellt, welchen Anteil die einzelnen Monate an der gesamten Jahresproduktion haben.

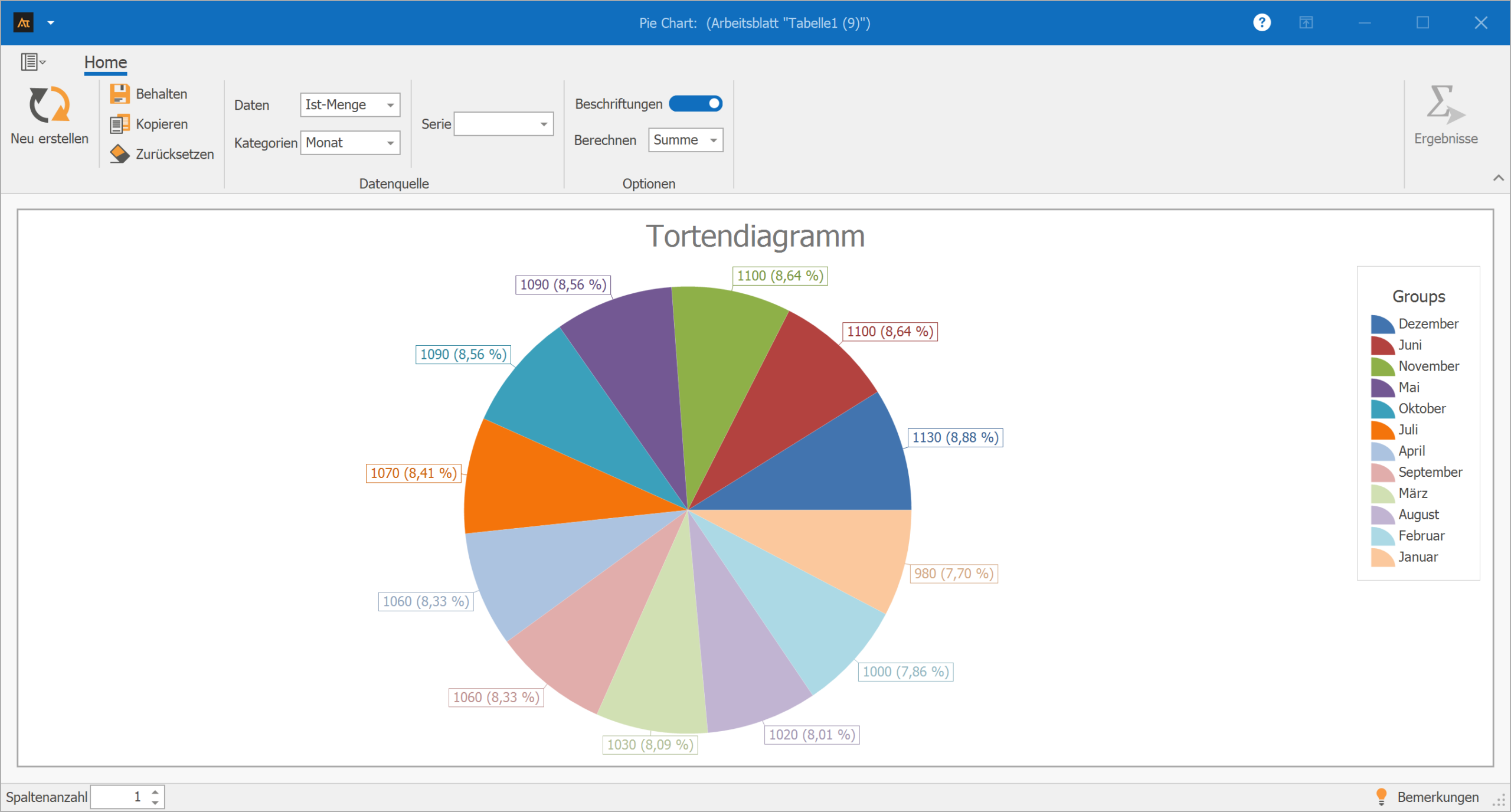

Das Tortendiagramm zeigt die Anteile der einzelnen Monate an der gesamten produzierten Jahresmenge.
Die monatlichen Anteile liegen auf einem ähnlichen Niveau.
Einzelne Monate, wie Dezember und Juni, weisen leicht höhere Anteile an der Jahresproduktion auf, während Januar einen etwas geringeren Anteil zeigt.
Insgesamt verdeutlicht das Tortendiagramm, dass sich die Jahresproduktion relativ gleichmäßig auf die Monate verteilt.
Tortendiagramm: Diagramm zur Darstellung von Anteilen eines gemeinsamen Ganzen.
Kategorie: Teilmenge des Gesamtwertes, die als Tortenstück dargestellt wird.
Anteil: Relativer Beitrag einer Kategorie zum Gesamtwert, meist in Prozent angegeben.
Gesamtwert: Summe aller dargestellten Kategorien, auf die sich die Anteile beziehen.
Beschriftung: Anzeige der absoluten Werte und/oder prozentualen Anteile der Kategorien.
Count: Zählt die Anzahl der Dateneinträge je Kategorie.
Summe: Addiert die numerischen Datenwerte je Kategorie.
