C&E Matrix
Die Cause-&-Effect-Matrix dient dazu, mögliche Einflussfaktoren (Causes bzw. Inputs), die oftmals aus ein- oder mehreren Ishikawa-Diagrammen gesammelt werden, gegenüber einigen Gruppen von Faktoren (Effects) zu bewerten.

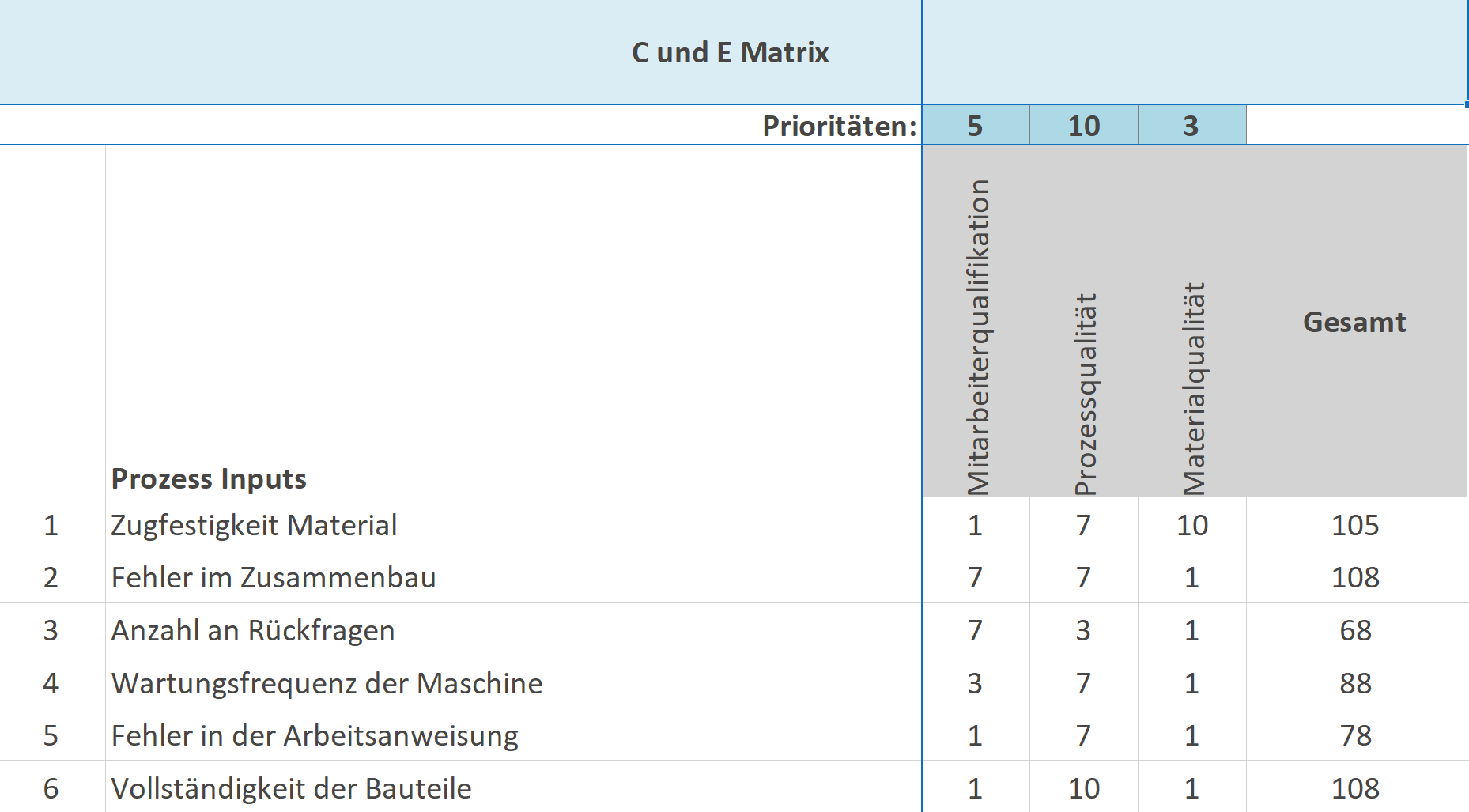

In diesem Beispiel wurden verschiedene Einflussfaktoren aus einem Ishikawa-Diagramm als Prozess-Inputs definiert, um herauszufinden, welchen Einfluss diese Inputs auf die drei Gruppen Mitarbeiterqualifikation, Prozessqualität und Materialqualität haben.
Interpretation der Ergebnisse
Die Matrix zeigt, dass die Vollständigkeit der Bauteile (108), gefolgt von Fehlern im Zusammenbau (108) und der Zugfestigkeit des Materials (105), die größten Einflüsse auf die drei Effekte Mitarbeiterqualifikation, Prozessqualität und Materialqualität sind.
Nutzung in AlphadiTab
- In der Analyze-Phase das Tool „C&E Matrix“ auswählen.
- Definieren Sie die Anzahl an kategorialen Variablen mit dem „+“ und geben Sie deren Namen und Bedeutung für das Gesamtprojekt an.
- Definieren Sie, wie viele Zeilen bzw. Einflussfaktoren, z. B. aus dem Ishikawa, als Inputs benötigt werden (hier 6 Zeilen).
- Legen Sie anschließend die Bewertungsskala fest, d. h., welche Bewertungen Ihnen zur Verfügung stehen. Es ist hierbei hilfreich, lediglich ein paar zu selektieren, damit man sich bei der Bewertung entscheiden muss.
- Drücken Sie anschließend „Arbeitsblatt erstellen“, und das Blatt wird in AlphadiTab erstellt. Sie können mit der Bewertung Zeile für Zeile anfangen.
Für die Durchführung einer Cause & Effects Analyse ist es wichtig, dass die Input Faktoren einstellbar sind.
Inputs = Einflussfaktoren (z.B. aus ein- oder mehreren Ishikawa Diagrammen)
Kategoriale X = Gruppen von Einflussfaktoren
Bedeutung = Bedeutung (Einfluss) der kategorialen Variable auf das Gesamtprojekt
